Тестирование нейтронных счетчиков СНМ 56М и СНМ 67Э

В.Г.Черменский ООО «Октургеофизика», В.А.Велижанин ООО «Нефтегазгеофизика», А.А.Кощеев, С.П.Конышев ФГУП «Комбинат «Электрохимприбор»

Возникшую на рынке скважинного приборостроения для нефтегазовой отрасли ситуацию с нейтронными счетчиками СНМ 56, СНМ 67, СНМ 80 можно охарактеризовать как тревожную – производства, традиционно выпускающие данные типы счетчиков еще с советских времен, в силу определённых технических причин практически не работают. Те небольшие количества продаваемых счетчиков, которые еще можно получить у некоторых компаний-поставщиков из «старых» запасов, зачастую имеют низкое качество и не соответствуют требованиям, предъявляемым к данному типу продукции. Данная статья посвящена исследованиям счетчиков СНМ 56М и СНМ 67Э, произведенным на ФГУП «Комбинат «Электрохимприбор» (далее ЭХП) и появившемся на отечественном рынке в 2012г. Во избежание недоразумений в данной статье к названиям счетчиков, произведенным на ЭХП приписывается буква "М" для счётчика СНМ 56, буква "Э" для счётчика СНМ 67, в то время как счетчики «советского» производства маркируются без индексов.
Внешний вид счетчиков СНМ 56М, СНМ 67Э отличается от внешнего вида «классических» счетчиков СНМ (Рис.1). Наиболее характерное отличие – исполнение анодного и катодного выводов в виде лепестков у счетчиков, производимых на ЭХП. Для счетчиков, предназначенных к применению в скважинной геофизической аппаратуре, это удобно.

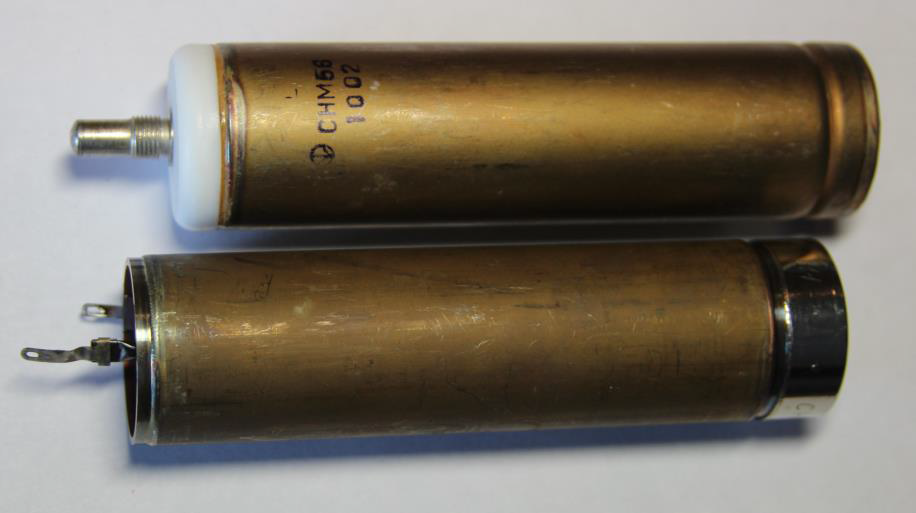

Рис.1. Внешний вид счетчиков СНМ 56 (вверху) и СНМ 56М (внизу).

Партия серийно выпускаемых ЭХП счетчиков СНМ 56М и СНМ 67Э была проверена на стенде в режимах работы счетчиков в «коронном» разряде и пропорциональном. На рис.3 и 4 приведены, соответственно, принципиальные схемы блока высокого напряжения питания счетчиков (БВН) и блока сбора информации (БСИ), включающего усилитель входных сигналов, счетные устройства, интерфейс и узел управления дискриминатором нижнего уровня (ДНУ) и БВН.
Рис. 3. Принципиальная схема БВН.

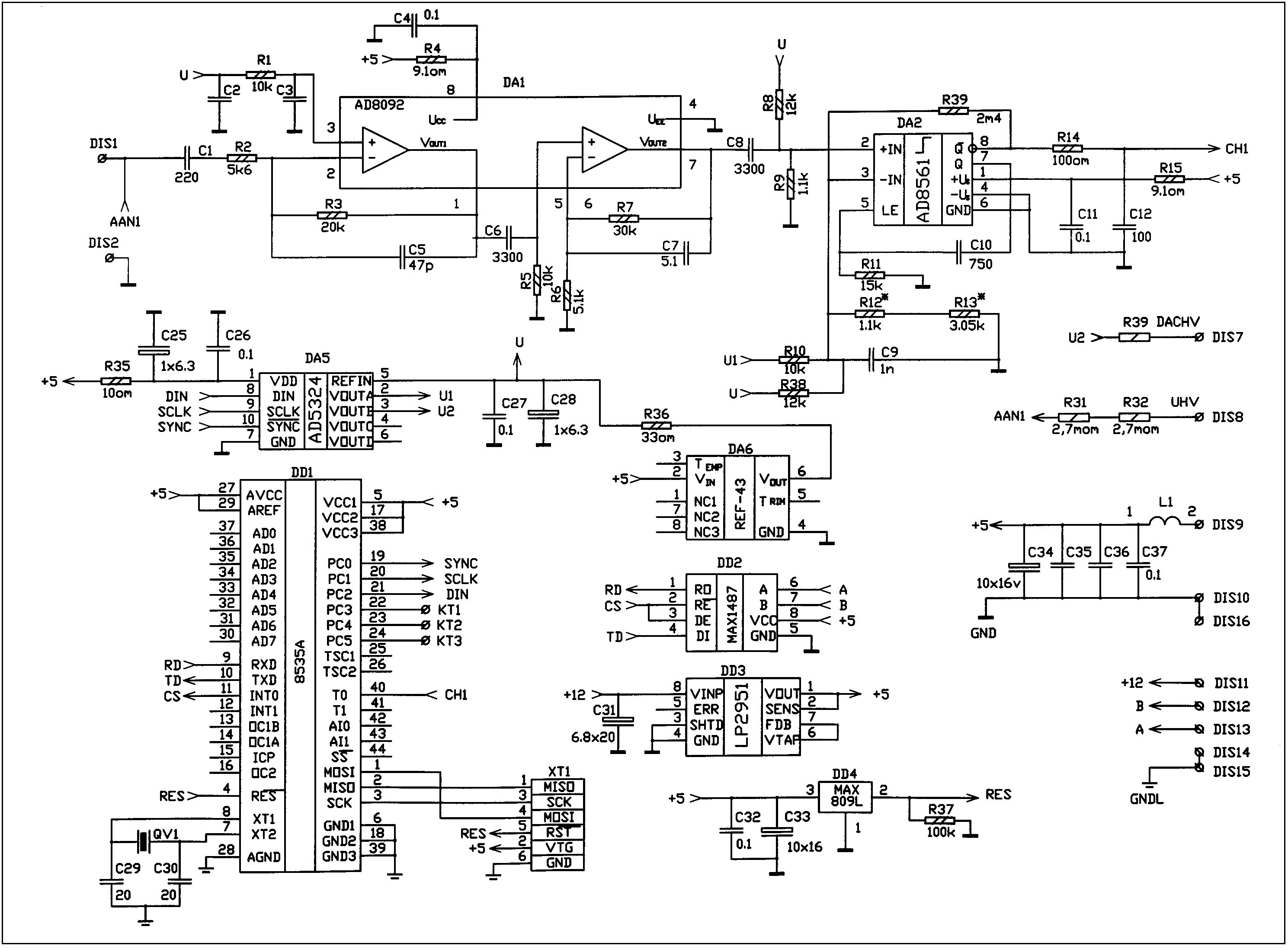

Рис.4. Принципиальная схема БСИ.

Данные схемы были применены при описанных ниже исследованиях и аналогичны применяемым в скважинных приборах. По линии АВ (DIS 12, DIS13 схемы рис.4) поддерживается связь с компьютером через преобразователь RS485 в USB, цифроаналоговый преобразователь DA5 уровнем напряжения на линиях U1 и U2 задает значение ДНУ и высоковольтного напряжения питания счетчиков. Сосчитанные импульсы со счетчиков и служебная информация (температура окружающей среды, значения ДНУ и напряжения питания счетчиков, время набора и т,д.) записывались в Lis-файл для дальнейшего анализа и обработки.
Проверка напряжения зажигания коронного разряда счетчика в процессе испытаний проводилась визуально по осциллографу в соответствии с ГОСТ-22988.2-78. Далее выставлялось рабочее напряжение из паспорта счетчика и на разных уровнях ДНУ при облучении счетчика нейтронами Pu-Be источника с выходом 105н/сек, расположенного в замедлителе, регистрировалась скорость счета импульсов со счетчика. Потом счетчик
нагревался и опять снималась зависимость скорости счета от положения ДНУ. Естественно, геометрия измерений во время проведения исследований оставалась неизменной. Технология проверки счетчика на температурную стабильность показана на примере счетчика СНМ 67Э № 0566-1204 (Таблица 1). Время набора статистики 1 минута. Напряжение питания 1700В.
Таблица 1

ДНУ

(мВ)



Счет

20оС

(имп/мин)

Счет

120оС

(имп/мин)

Счет

180оС

(имп/мин)

Фон

20оС

(имп/мин)

Фон

180оС

(имп/мин)

32 286770 325988 292515   257000
37 126810 139099 119817   9500
42 101480 110800 95327 79880 53300
46 60947 64565 57251 17000 29445
50 37815 39320 35948 7200 4968
57 34810 34958 33524 1900 2000
60 33089 32759 32458 700 1000
63 31715 31433 31240 300 976
66 30867 30667 30477 130 452
70 29325 29182 28808 35 50

Зарегистрированные значения скоростей счета при различных значениях ДНУ на разных температурах окружающей среды пересчитываются в % отклонения (положительные или отрицательные) относительно аналогичных скоростей счета при нормальных условиях (НУ, Т=20˚С) и строятся в виде графиков (Рис.5).

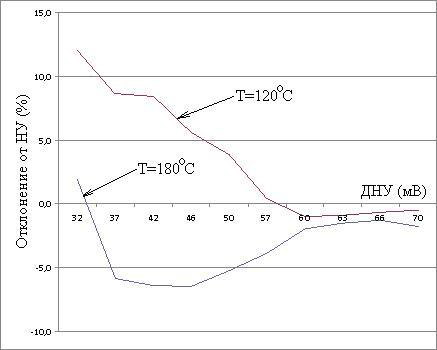

Рис. 5. Отклонения от НУ скорости счета нейтронов (в %) при различных значениях ДНУ и температуре окружающей счетчик среды.

Анализ полученных графиков позволяет сделать вывод, что после прогрева счетчика значение ДНУ на уровне 70мВ удовлетворяет температурной стабильности (не более 2% в
диапазоне изменения температур от 20˚С до 180˚С). На этом значении ДНУ стандартным образом снимается плато счетной характеристики счетчика от питающего высокого напряжения и при ее протяженности не менее 400В лабораторная проверка счетчика заканчивается. Данный счетчик признается годным для применения в аппаратуре НК при его эксплуатации в режиме «коронного» разряда.
Необходимо отметить, что при прочих равных условиях (одна и та же регистрирующая схема) значение ДНУ, при котором счетчик по своим характеристикам признается годным к применению в аппаратуре НК, на счетчиках СНМ 67Э производства ЭХП в 1,5-2 раза выше, чем на счетчиках «советского» производства. На экране осциллографа это выглядит как один и тот же процесс, но при различных коэффициентах усиления (Рис 6, 7). Осциллограммы, приведенные ниже, сняты верхним лучом на выходе 7 DA1 БСИ по переменной составляющей, нижним лучом на выходе 8 DA2 БСИ. Синхронизация по нижнему лучу.

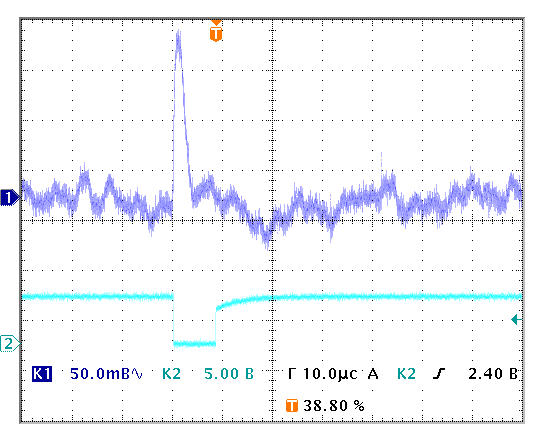

Рис.6. Вид полезного сигнала на фоне «короны» счетчика СНМ 67 (счетчик «советского» периода).

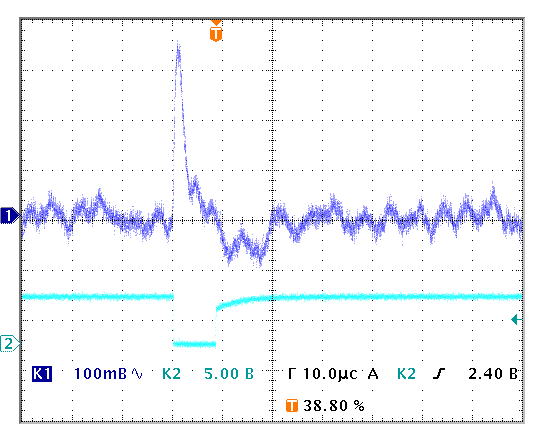

Рис.7. Вид полезного сигнала на фоне «короны» счетчика СНМ 67Э (счетчик производства ЭХП).

Объяснением этому может служить различие в конструкции счетчиков, например, различный диаметр нити анода и т.д.
Для выяснения, остается ли с применением счетчиков с повышенным значением ДНУ зонд скважинного прибора лежать на палетках, полученных ранее на счетчиках «советского» производства, были проведены модельные работы. Технология проверки счетчика на моделях показана на примере счетчика СНМ 56М № 0197-1203 (Таблица 2). Испытания проводились в составе скважинного прибора АПРК-5 (серийно выпускается с 2004 г. в ООО "Нефтегазгеофизика"), на котором при выпуске аппаратуры изначально был установлен счетчик СНМ 56 с условным номером 1 и прибор прошел метрологическую проверку на моделях пористости. Статистическая погрешность измерений (с источником) менее 1%. Напряжение питания счетчиков +1800 В. Изменялся только ближний счетчик (малый зонд МЗ). Дальний счетчик оставался постоянным. Для сравнения приведены данные калибровок приборов АПРК-5, выпущенных в 2007 и 2009 г. (Выбор приборов случаен, условные номера счетчиков 2007 и 2009).
Таблица 2.
Счетчик Измерение БЗ У.Е. МЗ У.Е. Примечание

СНМ-56М

№0197

Фон 12   39
Вода 1232   26665
ИПП1 43635 35,4 133713 5,01

Лучшее соответствие

ранее выпущенным

приборам

ИПП2 14387 11,7 89481 3,35
ИПП3 3170 2,57 46089 1,73

СНМ-56

№1

Фон 14   15
Вода 1276   29989
ИПП1 43442 34,0 141884 4,73
ИПП2 14342 11,2 95226 3,17
ИПП3 3259 2,55 50120 1,67

СНМ-56

№2007

Фон 1   30
Вода 1591   29252
ИПП1 55067 34,6 147061 5,05
ИПП2 18259 11,5 97218 3,32
ИПП3 4005 2,52 50067 1,71

СНМ-56

№2009

Фон 16   30
Вода 1586   28200
ИПП1 53494 33,7 143230 5,06
ИПП2 17747 11,2 94422 3,34
ИПП3 3927 2,48 48182 1,70

Вывод: Счетчик нейтронов СНМ 56М №0197-1203, установленный в аппаратуру АПРК-5, ложится на палетку в пределах заданных допусков.
Результаты проверки партии счетчиков СНМ 56М и СНМ 67Э по описанным выше методикам показали следующие результаты. Начиная с весны 2012г. счетчики производства ЭХП в основной своей массе соответствуют требованиям, предъявляемым к счетчикам,
устанавливаемым в скважинную аппаратуру НК для определения водородосодержания. Счетчики включаются в режиме "коронного" разряда. Определяемые для каждого счетчика значения ДНУ позволяют проводить его эксплуатацию с сохранением палеточных зависимостей, рассчитанных для скважинных приборов ранее (проверено на скважинных приборах РК производства ООО «Нефтегазгеофизика» г.Тверь). Отбраковка счетчиков по критерию температурной стабильности (±3% в диапазоне изменения температур от 20˚С до 180˚С) не превысила 20%.
Одновременно с испытаниями счетчиков в режиме работы «коронного» разряда все счетчики были так же испытаны на работу в режиме пропорционального счета. Ниже приведен пример тестирования счетчика СНМ 67Э № 0566-1204 (ранее приведено описание результатов его тестирования в режиме работы "коронного" разряда). На рис. 8 показан внешний вид сигнала со счетчика, включенного в данном режиме.

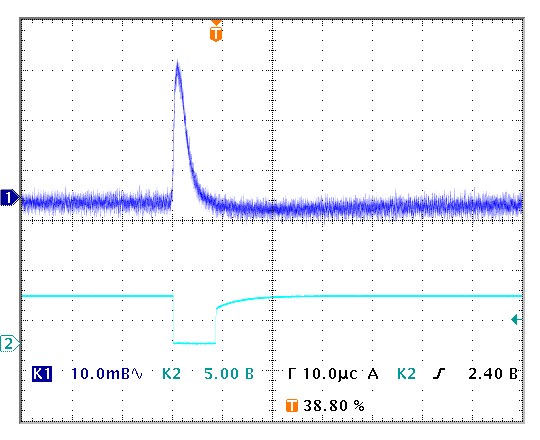

Рис. 8. Внешний вид полезного сигнала при работе счетчика в пропорциональном режиме.

При подключении осциллографа наводки по «земле» и на измерительных шнурах оказались соизмеримы с нижним пределом измеряемых величин (сигналы и значения ДНУ), поэтому в дальнейшем все значения приведены по откалиброванным данным БСИ. На рис. 9 и 10 приведены, соответственно, интегральный и дифференциальный спектры сигналов со счетчика, включенного в режиме пропорционального счета при его питании +1228В. Регистрация интегрального спектра проводилась путем изменения значения ДНУ от 1мВ до 120мВ. Статистика измерений не хуже 1%. Дифференциальный спектр получен путем расчета из интегрального спектра. Шумы системы «схема+счетчик» начинались при значении ДНУ ниже 1.1мВ. При более высоких значениях ДНУ регистрируемый фон в отсутствии нейтронного источника равен практически нулю.

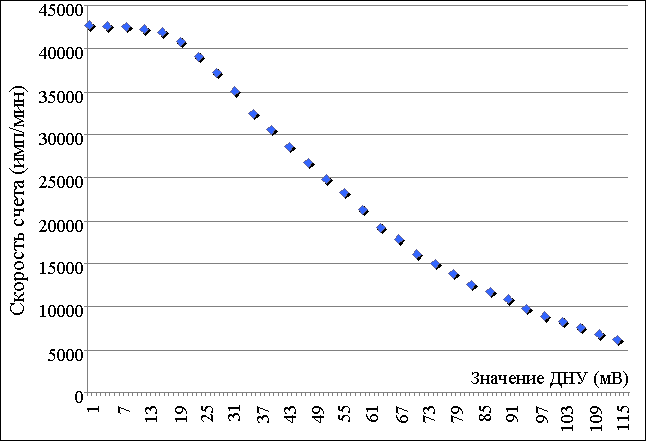

Рис.9. Интегральный спектр сигналов со счетчика СНМ 67Э, включенного в режиме пропорционального счета.

Как хорошо видно из приведенных рисунков, на уровне 3÷7мВ в дифференциальном спектре сигналов наблюдается практически нулевая скорость счета. Соответственно, на интегральном спектре при этом наблюдается сохранение скорости счета при изменении значения ДНУ в этих пределах.
После установки ДНУ на значение 4мВ, было снято плато счетной характеристики от напряжения питания счетчика (Рис. 11). В диапазоне напряжений 1246±10В изменение счетных характеристик детектора практически не замечено.
Относительно небольшие абсолютные значения ДНУ и высокая стабильность поддержания напряжения питания счетчиков не должны вызывать сомнения. Современная элементная база, применяемая для реализации высоковольтного преобразователя и регистрирующего тракта, позволяет уверенно сохранять заданные параметры в требуемом диапазоне: стабильность высокого напряжения схемы, приведенной на рис.3 в диапазоне 1200÷1300В при изменении температуры окружающей среды от 20˚С до 150˚С не хуже 10В; стабильность установки значения ДНУ схемы, приведенной на рис.4, в диапазоне 2÷10мВ не хуже 10%.

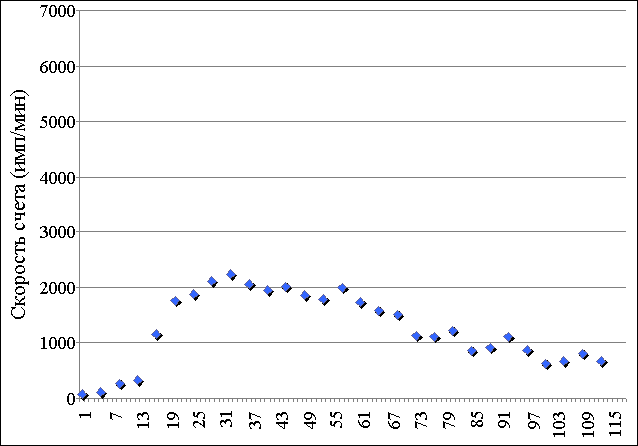

Рис. 10. Дифференциальный спектр сигналов со счетчика СНМ 67Э, включенного в режиме пропорционального счета.

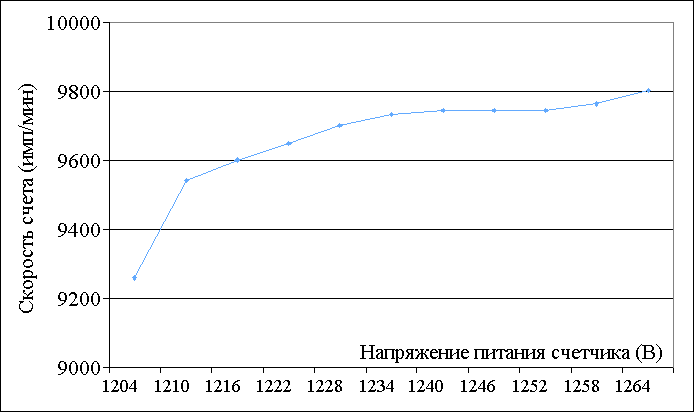

Рис.11. Плато счетной характеристики от напряжения питания счетчика СНМ 67Э.

После снятия счетных характеристик от различных значений ДНУ и напряжения питания счетчика, были выбраны его рабочие параметры – соответственно напряжение питания 1246В, уровень дискриминации 4мВ. Произведен прогрев счетчика до температуры 180˚С в печи (рис.12). Как хорошо видно, изменений счетных характеристик детектора при изменении температуры окружающей среды от 20С до 180С в пределах статистики измерений не обнаружено.

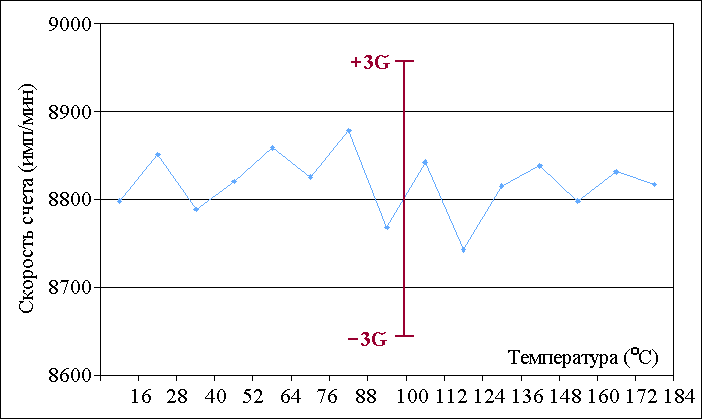

Рис.12. Изменение скорости счета счетчика СНМ 67Э при изменении температуры окружающей среды.

Испытание счетчика в зондовой установке скважинного прибора по методике, описанной выше, показало, что его метрологические свойства позволяют использовать ранее рассчитанную палеточную зависимость для определения водородосодержания в скважине.
В ходе проведения тестирования счетчиков были обнаружены интересные факты. А именно, температурный прогрев счетчика СНМ 56М №0091, включенного в режиме коронного разряда, показал нестабильность его счетной характеристики при изменении температуры в диапазоне 70÷120˚С на уровне 10%, На основании этого данный счетчик был забракован к применению в скважинной аппаратуре НК для определения водородосодержания. В то время как включение в режиме пропорционального счета обеспечило стабильность данного параметра в пределах 1% (Рис. 13), что является, несомненно, отличным показателем. При этом, эффективность регистрации нейтронов в режиме пропорционального счета оказалась выше на 5÷10%, что объясняется, очевидно, регистрацией в этом режиме практически всех нейтронов, провзаимодействующих со счетчиком.

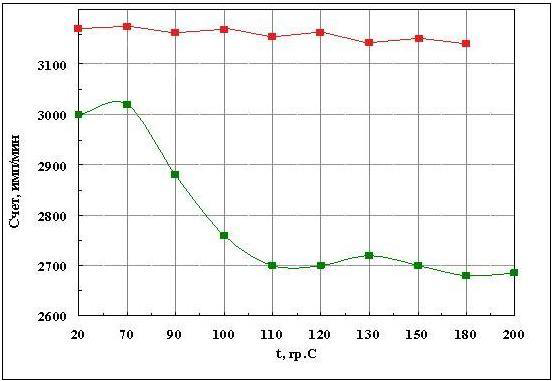

Рис. 13. Изменение скорости счета счетчика СНМ 56М №№0091 от температуры окружающей среды в режимах включения «коронного» разряда (зеленая кривая) и пропорционального счета (красная кривая).

По описанным выше методикам проверки были протестированы партии счетчиков СНМ 56М и СНМ 67Э, производства ЭХП. Одновременно проводились аналогичные действия
со счетчиками SAINT-GOBAIN 15He3/760/38HX, SAINT-GOBAIN 15He3/304/25HX, SAINT-GOBAIN 15He3/760/25HX, CENTRONIC 25He3/760/50HX, CENTRONIC 25He3/7304/50HX (первая цифра – длина рабочей части счетчика в см, Не3 – рабочий газ, 304 и 760 – код давления рабочего газа 4атм и 10атм соответственно, последняя цифра – диаметр в мм). По тестируемым партиям можно отметить, что счетчики СНМ 56М и СНМ 67Э, по крайней мере, по своим основным характеристикам (стабильность счетных характеристик при изменении температуры окружающей среды, амплитуда и длительность импульса полезного сигнала, отношение сигнал/шум) не уступают своим зарубежным аналогам.
Таким образом, применение нейтронных счетчиков СНМ 56М и СНМ 67Э, производства ФГУП «Комбинат «Электрохимприбор» в режиме пропорционального счета позволяет существенно повысить их температурную стабильность, снизить фон и при этом не сместить скважинный зонд с существующих палеток. Отбраковка счетчиков в этом режиме включения (выпуск начиная с весны 2012г) на сегодняшний день нулевая.
В настоящий момент на ЭХП проведена модернизация электровакуумного производства, счётчики СНМ 56М и СНМ 67Э изготавливаются серийно в количествах, достаточных для обеспечения потребностей отечественной геофизики, в 2013г. предполагается постановка на серийное производство нейтронных счётчиков диаметром 25 и 50мм и давлением рабочего газа до 10атм. После того, как этот этап будет успешно завершен, а положительные результаты тестирования счетчиков СНМ 56М и СНМ 67Э в режиме работы пропорционально счета не позволяют в этом сомневаться, будет закрыта потребность практически во всех типах нейтронных счетчиков для отечественной нефтегазовой геофизики.
