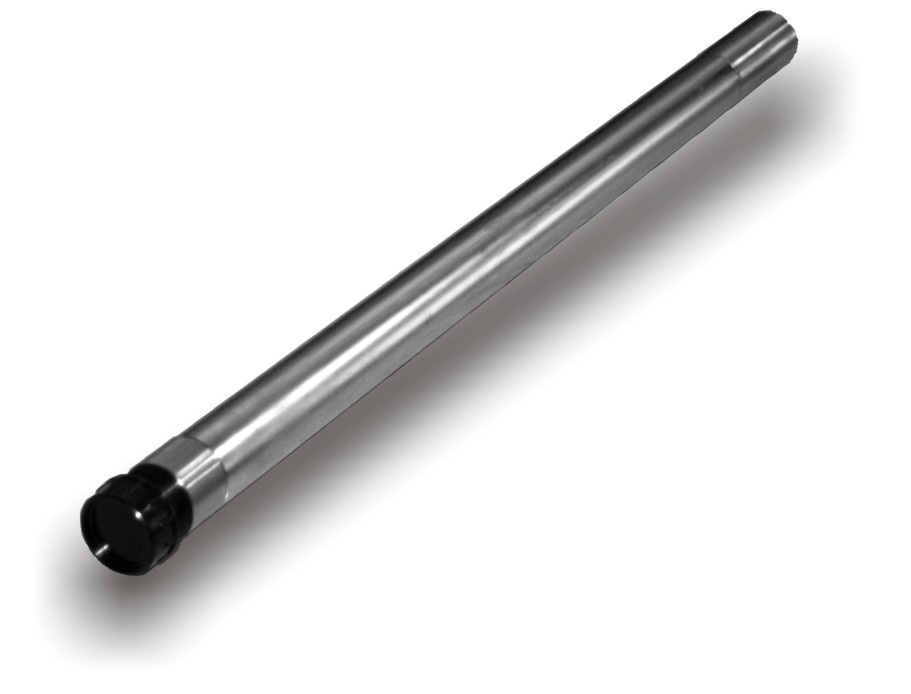

Блоки питания и управления скважинной аппаратуры Ж83-Р917; Ж65-Р476

БПУ (блок питания и управления) предназначен для питания и управления модулями излучателя нейтронов Ж83-Р937, Ж83-Р937-01, Ж83-Р937-02.

БПУ обеспечивает заряд накопительного конденсатора, расположенного в излучателе нейтронов и его разряд с помощью разрядника, расположенного в БПУ.

Питание БПУ осуществляется от стабилизированного напряжения положительной полярности величиной 130-160 В.

Используется в составе скважинной геофизической аппаратуры для каротажа нефтяных и газовых месторождений, а также в составе аппаратуры нейтронного активационного анализа.

Преимущество перед аналогами - возможность путем изменения напряжения питания регулировать величину нейтронного потока или удерживать длительное время нейтронный выход генератора на нужном уровне, что позволяет увеличить ресурс работы.

Технические характеристики

Наименование параметра

Обозначение модуля

Ж83-Р917

Ж65-Р476

опытный образец

Амплитуда выходного напряжения БПУ на загрузке из последовательно соединенных конденсаторов и индуктивности (С=0,15 мкФ, L=50мГн), кВ

не менее 3,5

Выходное напряжение

импульсное

Амплитуда управляющего импульса, В

Длительность, мкс

Частота, Гц

3 - 15

10

1 -30

Условия эксплуатации:

  • температура окружающей среды, оС
  • относительная влажность воздуха при температуре 35 оС, %
  • температура при транспортировании, оС



от +5 до +80

не более 90

от -50 до +50



от +5 до +120

не более 90

от -50 до +50

от +5 до +100



Габаритные размеры:

  • высота, мм
  • диаметр, мм

650

34

Аппаратура применения

типа АИНК-43

Средний ресурс работы, час 80 200
Масса, кг, не более 1,2

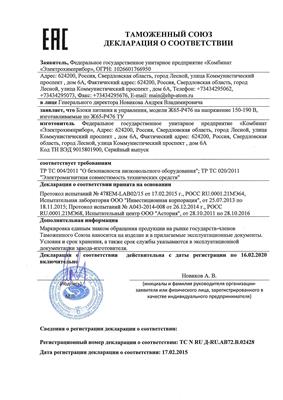

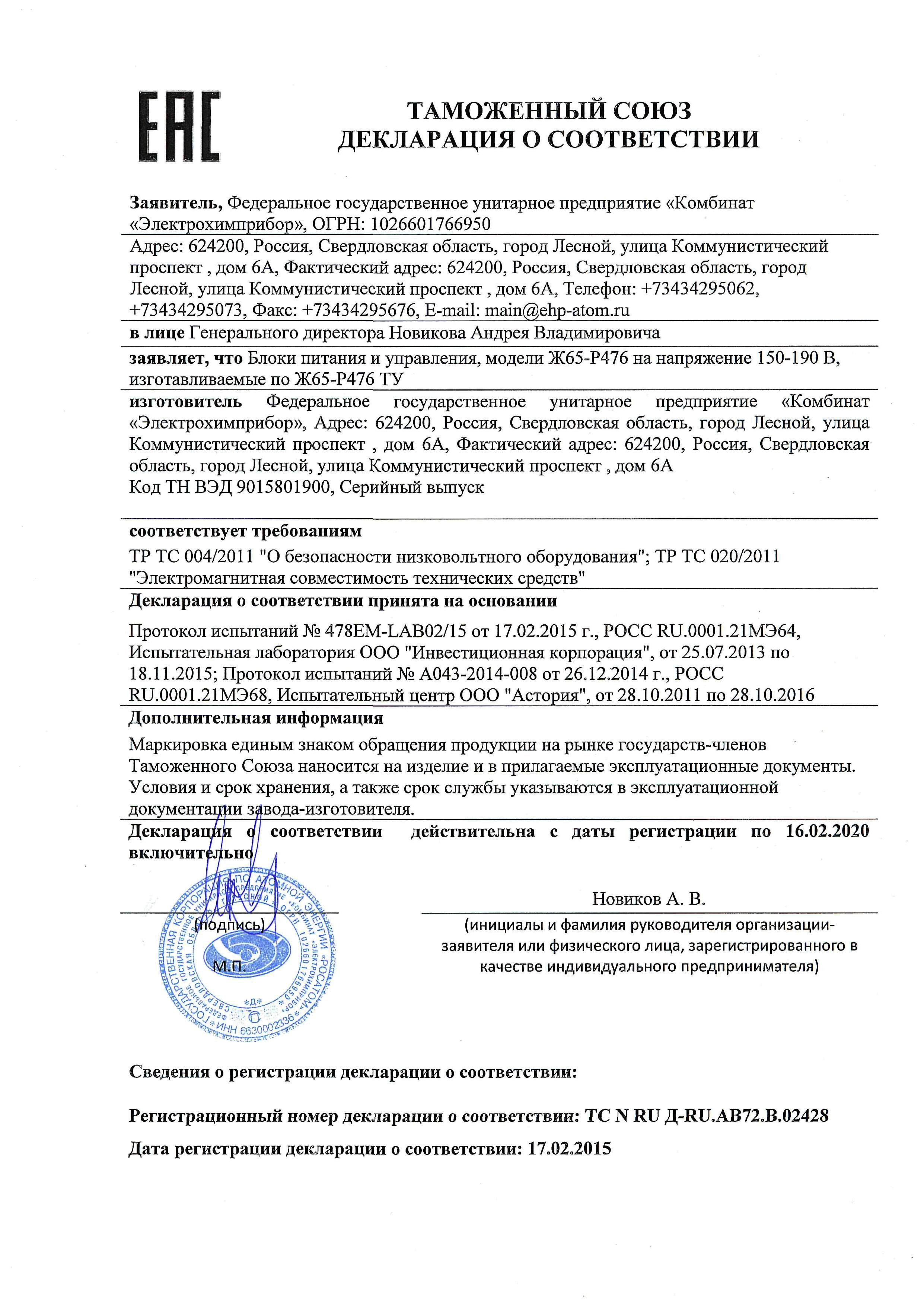

Декларация о соответствии (jpg, 906 Кb, скачать).
