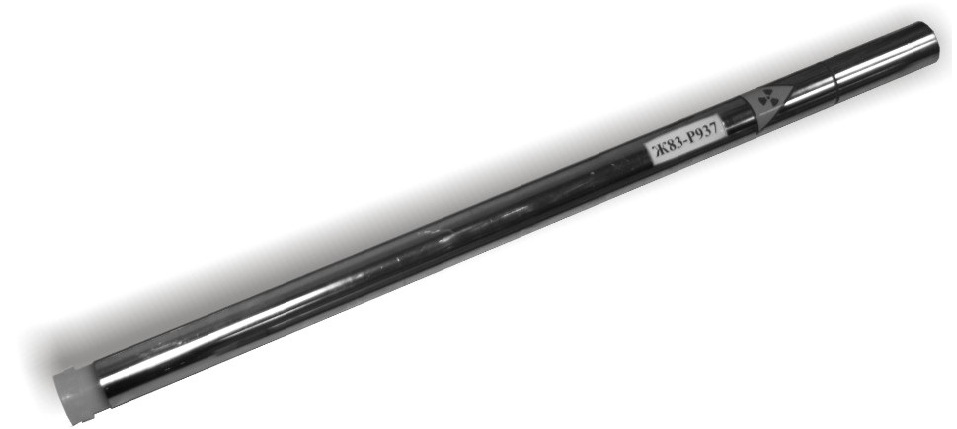

Модули излучателя нейтронов Ж83-Р937-02
.jpg)
Предназначен для излучения импульсных потоков нейтронов с энергией 14 МэВ и работы в составе скважинной геофизической аппаратуры для исследования скважин различного назначения (нефтяных, газовых, рудных и др.) методами импульсного нейтрон-нейтронного, нейтронного-гамма и нейтронного активационного каротажа.
Состав изделия
Модуль излучателя нейтронов представляет собой заполненный изолирующей жидкостью моноблок цилиндрической формы с размещенными внутри высоковольтными импульсными трансформаторами, зарядными конденсаторами и нейтронной трубкой типа ИНТ.
Преимущества изделия
В излучателе применена передовая технология вакуумирования и горячей закачки изолирующей жидкости в заводских условиях, что резко повышает надежность работы моноблока, а возможность применения сменных модулей упрощает эксплуатацию скважинной аппаратуры.
Технические характеристики
|
Наименование параметра |
Обозначение модуля | |
|---|---|---|
|
Ж83-Р937-02 |
||
|
Тип нейтронной трубки |
Вакуумная, ИНТ |
|
|
Средний поток нейтронов излучателя при частоте запускающих импульсов 20 Гц, ч/с, не менее
|
1,5 × 108 2,5 × 108 - по отдельному заказу 0,5 × 108 |
|
| Частота запускающих импульсов, Гц | 20 | |
| Длительность импульсов ускоряющего напряжения, мкс | 0,6 - 1 | |
| Напряжение питания (постоянный ток), кВ | 3 - 4,5 | |
| Нижнее значение рабочей температуры, оС | + 5 | |
| Верхнее значение рабочей температуры, оС | + 120 | + 80 |
| Изолирующая жидкость | масло конденсаторное КМД (МС-8АК) | |
|
Габаритные размеры:
|
688 34 |
|
| Гарантийный ресурс работы (20 Гц), час, в нормальных климатических условиях | 50 | |
|
Аппаратура применения |
типа АИНК-43, АИНК-60 |
|
