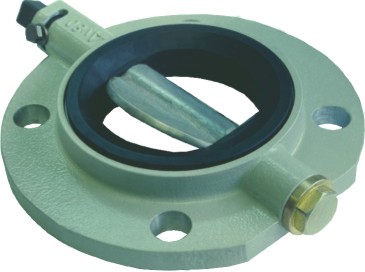

Затвор дисковый поворотный



Предназначен для установки на силовых масляных трансформаторах и реакторах в качестве запорного устройства в системах их охлаждения и маслопроводах.

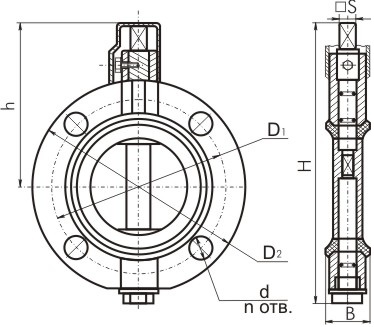

Типоразмеры выпускаемых затворов

Типоразмер затвора

h

D1 диаметр

D2 диаметр

d диаметр

H

S

B

n

DN 50

111

110

140

14

190

14

35

4

DN 80

124

150

180

18

216

14

35

4

DN 100

145

170

205

18

257

17

41

4

DN 125

165

210

245

18

296

19

46

8

DN 150

188

240

280

22

335

19

47

8

DN 200

220

295

335

23

395

27

74

8



Технические характеристики

Наименование

DN 50

DN 80

DN 100

DN 125

DN 150

DN 200

Условный проход DN, мм

50

80

100

125

150

200

Рабочее давление, МПа (кгс/см2)

0,3 (3)

0,3 (3)

0,3 (3)

0,45 (4,5)

0,45 (4,5)

0,2 (2)

Крутящий момент на приводе, наибольший, кгс*м

3

3

3,2

5,1

15

12,5

длина

140

180

205

245

280

335

ширина

35

35

41

46

47

74

высота

190

216

257

296

335

395

Масса, кг

1

1,4

1,9

3

4

7

Рабочая среда - трансформаторное масло ТК по ГОСТ 982 или ГК по ТУ 381011025.
Температура рабочей среды, не более, -45 ... +95 (градусов по Цельсию).
Температура окружающей среды, не более, -60 ... +40 (градусов по Цельсию).
Привод - ручной.

Гарантийный срок: 24 месяца с даты ввода в эксплуатацию, но не более 36 месяцев со дня приемки ОТК предприятием-изготовителем.

Климатическое исполнение - УХЛ1.

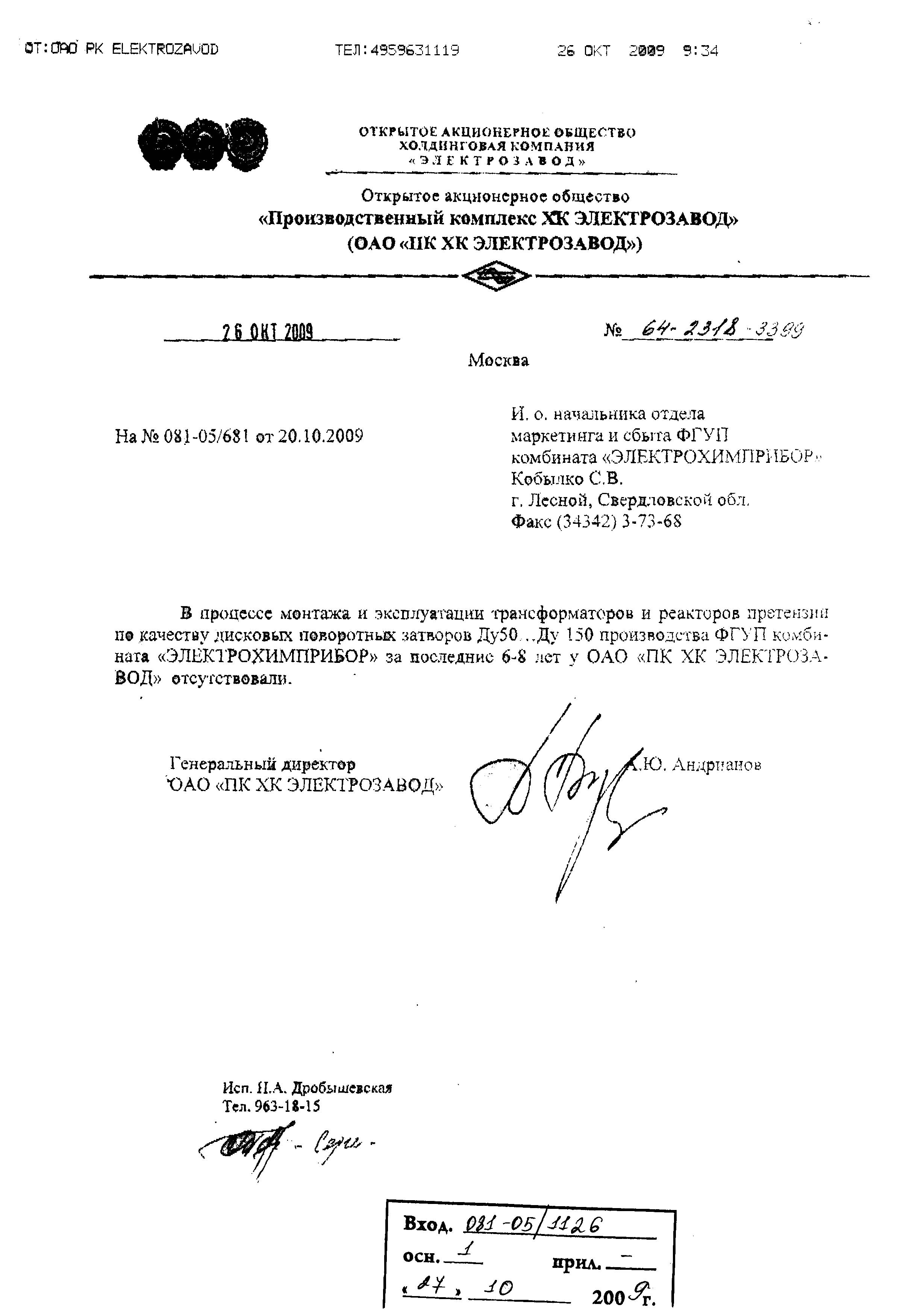

Отзывы потребителей

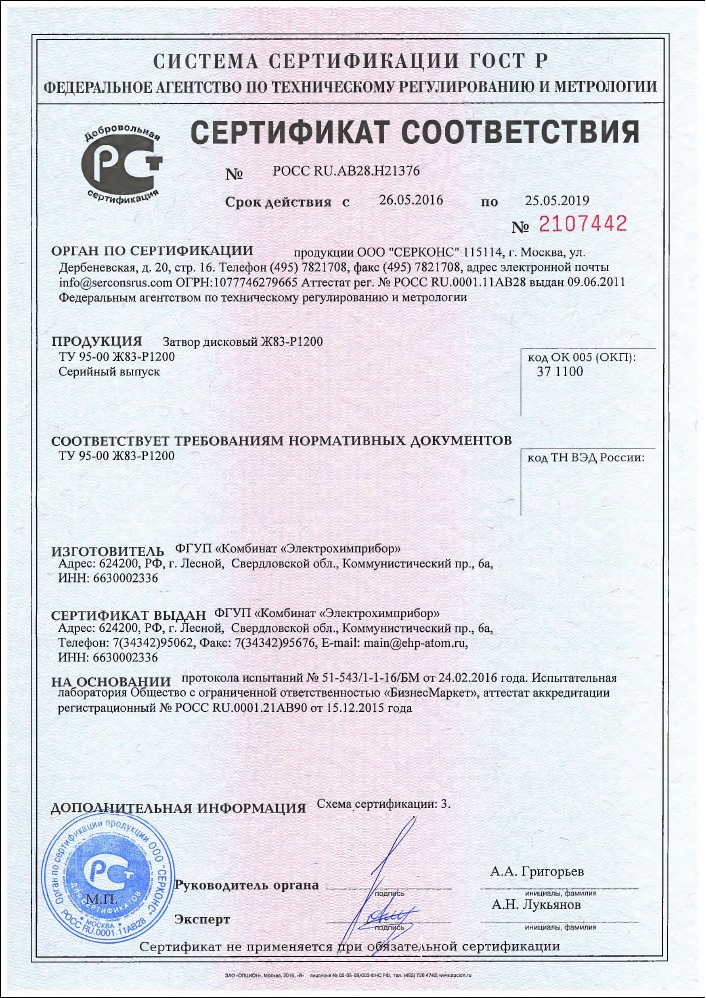

Сертификат соответствия № РОСС RU.АВ28.Н21376



Широкое распространение

Запорная арматура всегда пользовалось спросом во всем мире. Одним из самых востребованных на рынке издавна является затвор поворотный. Он стал нам известен еще много лет назад. Однако со временем его конструкция качественно изменялась и усовершенствовалась. Что позволило нам получить затвор поворотный дисковый оптимальных размеров, надежный и довольно легкий. ФГУП «Комбинат «Электрохимприбор» производит запорную арматуру из высококлассных материалов по современным технологиям. Она обладает повышенными прочностными характеристиками, за что и получило столь широкое распространение. Мы выпускаем на рынок затвор для трансформатора и реактора. Он устанавливается на маслопроводах и системах охлаждения. Затвор дисковый не вызывает сложностей в своем применении. Он используется в качестве полного открытия или перекрытия трубопроводов. Следует отметить, что монтаж изделия, а также его ремонт должен осуществляться в соответствии со всеми мерами безопасности. Затворы можно использовать в разных сферах промышленности. Также они прекрасно подходят для установки в разных климатических условиях.

Затвор дисковый и его преимущества

Продукция ФГУП «Комбинат «Электрохимприбор» проверена временем. На протяжении многих лет мы предлагаем заказчикам из России и зарубежных стран высококачественное оборудование. Большую популярность в энергетике завоевали дисковые затворы, чьи преимущества весьма очевидны. Прежде всего, данный вид запорной арматуры обладает низким гидравлическим сопротивлением, что и сделало возможность установки его на масляных трансформаторах и реакторах. Еще одной важной особенностью затвора является его небольшой вес. Что обеспечивает быстрый и легкий монтаж изделия. Также дисковый поворотный затвор не вызывает сложностей в управлении. Мы предлагаем Вам задвижку с ручным приводом. Несомненно, важной деталью для многих потенциальных покупателей является цена. Наше предложение на продажу затвора удовлетворит заказчика любого уровня. Для того, чтобы запорная арматура исправно служила Вам на протяжении долгого времени, необходимо придерживаться специально разработанным указаниям по эксплуатации. Прежде всего, перед установкой затвора тщательно проверьте его состояние и положение. Использовать задвижку для открытия и перекрытия трубопровода мастер может лишь при невысокой температуре масла. Кроме того, Ваша работа с затвором должна быть очень аккуратной. Дабы исключить недопустимые удары о затворы и т.п.

Большой выбор оборудования

ФГУП «Комбинат «Электрохимприбор» длительное время занимается производством дисковых затворов, предназначенных для установки трубопроводов разных Ду. Таким образом, у нас Вы можете подобрать запорную арматуру на промышленные объекты разной мощности. У нас на официальном сайте для Вас приведены таблицы с техническими характеристиками выпускаемого нами оборудования, руководствуясь которыми, Вы сможете подобрать для себя подходящий для Вас затвор. Если у Вас возникают вопросы или трудности в выборе оборудования, наши специалисты всегда готовы оказать Вам своевременную помощь при предоставлении нам данных необходимых для подбора запорной арматуры. Собственное производство дисковых затворов, позволяет нам предлагать заказчикам изделия по выгодным ценам. Следует отметить, что все выпускаемое нами оборудование имеет гарантийный срок. А сертификаты соответствия и положительные отзывы наших клиентов являются лучшим доказательством высокого качества продукции ФГУП «Комбинат «Электрохимприбор».
