Подготовка к работе, основной функционал программного обеспечения

   Последовательность типовых операций при маркировке изделий

   Шаг 1. Подготовить рабочую программу для маркировки, для чего запустить управляющее ПО «MaxiGraf», открыть в ней ранее созданное изображение или программу маркировки, установить требуемые режимы обработки.

   Шаг 2. Расположить маркируемое изделие на рабочем столе в устойчивом неподвижном положении. Закреплять изделие на рабочем столе нет необходимости в связи с тем, что в процессе маркировки, маркируемое изделие не подвергается дополнительным механическим воздействиям. Для фиксации цилиндрических, сферических и др. изделий, не имеющих устойчивого положения на горизонтальной плоскости, рекомендуется изготовить и применять соответствующую оснастку.

   Шаг 3. Поместить изделие (или изделие с соответствующей оснасткой) на рабочий стол под маркировочной головкой.

   Шаг 4. Отрегулировать положение маркировочной головки по оси Z, обеспечив выведение маркируемой поверхности в фокальную плоскость объектива (поймать фокус).

   Для регулировки можно использовать:

   - ручной способ - вращая штурвал, расположенный на верхней части оси (при оснащении маркера ручной осью Z);

   - механизированный – с помощью нажатия определенной клавиши в рабочем окне программы, либо с помощью комбинации клавиш на клавиатуре (при оснащении маркера электрическим приводом оси Z).

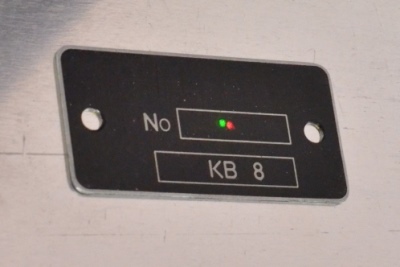

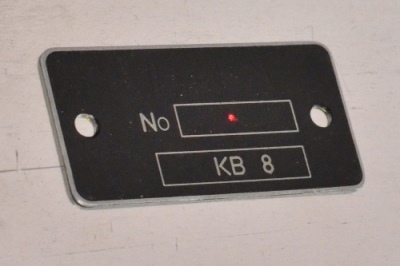

   Определение фокальной плоскости с помощью вспомогательного зеленого лазера. Вспомогательный лазер зеленого цвета встроен внутрь маркировочной головки и направлен под углом к оптической оси объектива. Этот лазер включается клавишей, расположенной на боковой поверхности маркировочной головки. После включения вспомогательного зеленого лазера, на поверхности маркируемого изделия появляется зеленая точка и красное перекрестье. Для настройки фокуса оператор должен переместить маркировочную головку по высоте так, чтобы зеленая точка совпала с центром красного перекрестья. После завершения настройки фокуса необходимо выключить вспомогательный лазер.

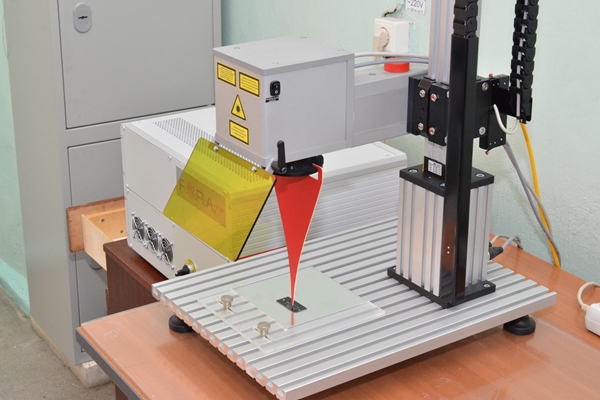

   Определение фокальной плоскости с помощью шаблона. В комплекте с каждым объективом поставляется пластиковый шаблон для поиска фокальной плоскости, который необходимо навесить на выступы объектива. Положение нижней точки шаблона соответствует расположению фокальной плоскости объектива.



   Шаг 5. Убедиться в правильности установки маркируемого изделия относительно красного визуализирующего лазера.

   Шаг 6. Запустить режим маркировки.
