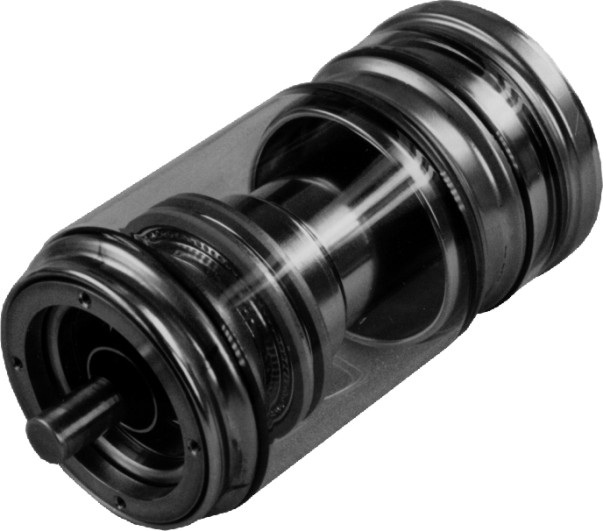

Ускорительная нейтронная трубка ТИС-5

Ускорительная нейтронная трубка ТИС-5 предназначена для генерации потока нейтронов энергией около 14 МэВ и длительностью импульсов порядка 1 мкс.
Используется в составе аппаратуры нейтронно-активационного анализа, нейтронной радиографии и геофизических исследованиях.
Основным функциональным элементом нейтронного генератора является нейтронная трубка, которая обеспечивает генерацию потока нейтронов. Нейтронная трубка представляет собой герметичную, газонаполненную метало-стеклянную колбу, внутри которой размещены: источник ионов, ионнооптическая система, мишень, генератор газа и газопоглотитель.

Генератор нейтронов используется для нейтронного каротажа скважин, одного из наиболее эффективных методов геофизических исследований. В частности, наиболее распространенным методом каротажа, для которого используется нейтронный генератор, является импульсный нейтронный каротаж. Кроме этого, нейтронный генератор применяется для активационного анализа, позволяющего с высокой точностью устанавливать состав вещества.

Технические характеристики

Поток нейтронов при генерации нейтронных импульсов, нейтрон/с

  • с частотой 30 Гц
  • с частотой 200 Гц и при длительности циклагенерации 30 с



2 × 109

1 × 1010

Импульсное ускоряющее напряжение, кВ

115 - 130

Длительность импульсов ускоряющего напряжения, мкс

1,5 - 3

Минимальное число срабатываний (долговечность), имп.:

  • при генерации с частотой 30 Гц
  • при генерации с частотой 200 Гц и длительностью цикла генерации 30 с



3 × 106

5 × 105

Срок сохраняемости, лет

4,5

Условия эксплуатации:

  • температура окружающей среды, оС
  • синусоидальная вибрация, Гц
  • амплитуда ускорения, м/с2



от -60 до +70

1 - 300

150

Габаритные размеры:

  • длина (без гибкого токопривода), мм
  • диаметр, мм



144

68

Вес, кгс

0,45

Аппаратура применения

типа ИНГ 013
