Шкаф отбора напряжения

Шкаф отбора напряжения представляет собой устройство, подключаемое к конденсаторам связи электрических подстанций, работающих под напряжением 110 кВ и 220 кВ. Устройство может использоваться непосредственно для отбора напряжения, запитывающего электрические цепи измерения, автоматики, телемеханики и защитные цепи.

Конструктивное исполнение

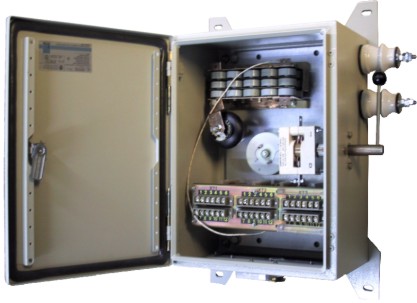

Шкаф отбора напряжения изготавливается в виде компактного металлического шкафа, который открывается при помощи передней дверцы. К задней стенке шкафа крепится несущая рама, на которой крепится конденсационное электрооборудование. Для подключения предусмотрен ввод с керамическими изоляторами.

Наши преимущества

Шкаф отбора от нашего предприятия прекрасно подходят для эксплуатации в районах с умеренным климатом с классом защиты IP 54. Ассортимент производимых шкафов отбора позволяет подключать до 6 видов конденсаторов связи.

Технические характеристики

Наименование

Модель Ж65-Р313

Модель Ж65-Р313-01

Номинальный ток силовой цепи, А

0,128

0,044

Рабочее напряжение, не более, В

380

1000

Номинальный ток вспомогательной цепи, А

0,075+-5%, 0,15+-5%

0,075+-5%, 0,15+-5%

Напряжение ВЛ, кВ

110, 220

110, 220

Аналог

ШОН-301С

ШОН-302С

Тип и количество конденсаторов связи

1(110/v3-6,4)(110 кВ), 2(110/v3-6,4)(220 кВ)

2(66/v3-4,4)(110 кВ), 1(110/v3-2,2)(110кВ), 4(66/v3-4,4)(220 кВ), 2(110/v3-2,2)(220кВ)

Степень защиты по ГОСТ 14254-96

IP 54

IP 54

Климатическое исполнение по ГОСТ 15150-89

У1

У1

Механическое исполнение по ГОСТ 17516.1-90

МЗ

МЗ

Габаритные размеры, мм

425 х 534 х 210

425 х 534 х 210

Масса, не более, кг

25

25
