Технология и комплекс технологического оснащения для ремонта железобетонных башмаков опор ЛЭП-500

Технология позволяет восстановить несущую способность железобетонных башмаков стоек опор линий электропередачи (ЛЭП) 500 кВ без отключения линий электропередачи.
Установлено, что во время длительной эксплуатации ЛЭП опорные железобетонные башмаки стоек подвергаются разрушению из-за действия значительного числа факторов, приводящих к разрушению железобетона вплоть до оголения арматуры и непрекращающейся вертикальной осадки стойки.

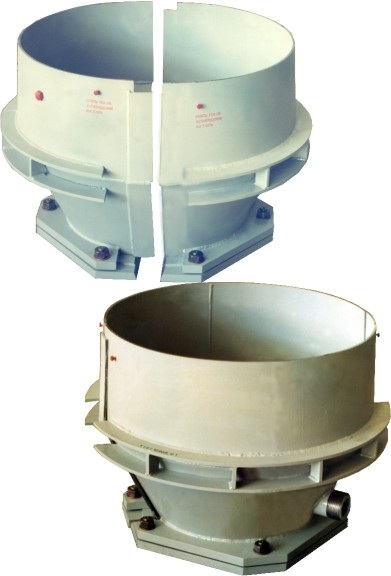

Предлагаемая технология предназначена для ремонта подвергшихся разрушению железобетонных башмаков. Сущность метода заключается в том, что между сферическим подпятником и хомутом башмака, взаимодействующим со стойкой опоры, устанавливается оболочка с зазором от ремонтируемого башмака; после чего в образующуюся полость нагнетается под давлением отвердевающий состав. Заданное перераспределение нагрузок между элементами конструкции обеспечивается геометрическими размерами, формой оболочки и величиной давления нагнетаемого состава.

Технические характеристики:
Нагрузка на опорный башмак, т - 20;
Диаметр ремонтируемого башмака, мм 550;
Габаритные размеры оболочки, мм: диаметр - 700, высота - 480;
Время ремонта одного башмака, час - 2.

Достоинства:

Возмяжность проведения ремонта без отключения линии;
Простота конструкции применяемых приспособлений;
Исключение динамических воздействий на фундамент;
Высокая производительность работ.
