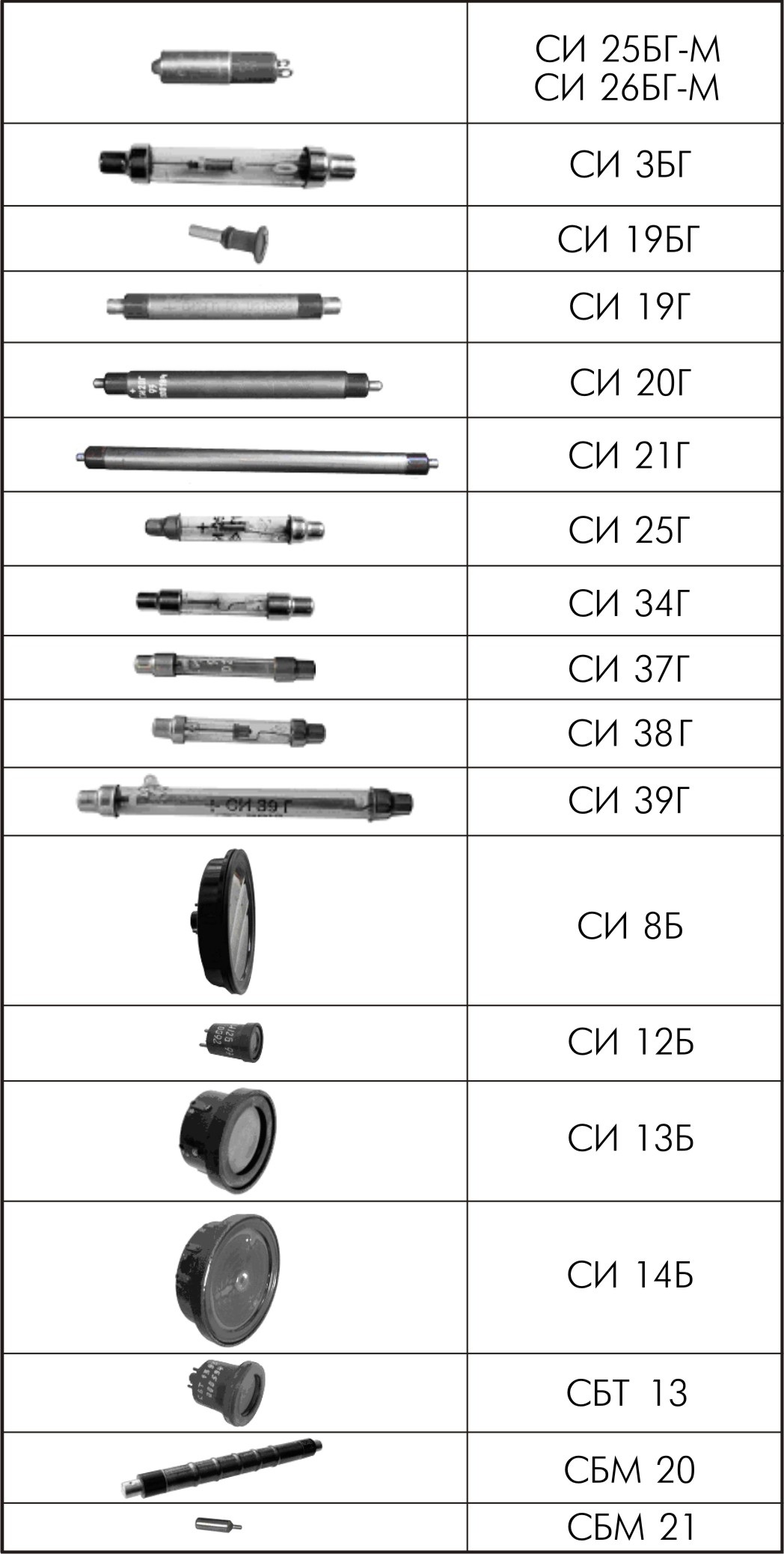

Счетчики Гейгера-Мюллера
.jpg)
Счетчики ионизирующих излучений предназначены для использования в радиометрических устройствах, регистрирующих и измеряющих мощность экспозиционной дозы (МЭД) в диапазоне от единиц мкР/с до 1000 рентген в час.
В зависимости от модификации счетчики могут эксплуатироваться на земле, в космосе, под водой. При этом радиометрические параметры остаются неизменными в диапазоне температур от -40 до +70 оС, при изменении атмосферного давления от 0,67 до 294 кПа, в условиях повышенной влажности до 90%, морского соляного тумана, при воздействии повышенных ударных и вибрационных нагрузок.
Технические характеристики
Счетчики с плавной регулировкой чувствительности, (имеющие управляющий электрод) бета-, гамма-излучения
|
Тип счетчика |
Рабочий интервал U, В |
Наклон плато, %/В |
МЭД, max Р/ч |
Чувствительность |
Область применения |
Диаметр, D, мм; Длина, L, мм |
|---|---|---|---|---|---|---|
|
СИ25БГ-М |
350 - 475 |
0,25 |
1000 |
30 имп/с при 4 мкР/с |
Радиометрические устройства, измерение МЭД от 4 до 400 мкР/с |
D=10,3 L=42 |
|
СИ26БГ-М |
350 - 475 |
0,25 |
1000 |
30 имп/с при 40 мкР/с |
Радиометрические устройства, измерение МЭД от 4 до 400 мкР/с |
D=10,3 L=33,6 |
Счетчики бета-, гамма-излучения
|
Тип счетчика |
Рабочий интервал U, В |
Наклон плато, %/В |
МЭД, max Р/ч |
Чувствительность |
Область применения |
Диаметр, D, мм; Длина, L, мм |
|---|---|---|---|---|---|---|
|
СИ39БГ |
380 - 460 |
0,25 |
900 |
188-282 имп/с при 1 Р/ч |
Радиометрические устройства, измерение МЭД до 300 Р/ч |
D=10 L=55 |
|
СИ19БГ |
360 - 440 |
0,3 |
10 |
1000 - 1500 имп/с при 1 Р/ч |
Радиометрические устройства, измерение МЭД до 10 Р/ч |
D=9,3 L=20 |
Счетчики гамма-излучения
|
Тип счетчика |
Рабочий интервал U, В |
Наклон плато, %/В |
МЭД, max Р/ч |
Чувствительность |
Область применения |
Диаметр, D, мм; Длина, L, мм |
|---|---|---|---|---|---|---|
|
СИ19Г |
360 - 460 |
0,125 |
300 |
45 - 61 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 100 мкР/с (индивидуальные дозиметры) |
D=10,25 L=87,4 |
|
СИ20Г |
360 - 480 |
0,125 |
300 |
187 - 253 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 20 мкР/с (индивидуальные дозиметры) |
D=17,75 L=174,2 |
|
СИ21Г |
360 - 480 |
0,125 |
300 |
285 - 385 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 10 мкР/с (индивидуальные дозиметры) |
D=18,25 L=259,2 |
|
СИ25Г |
382 - 398 |
BAX 1,5 |
1000 |
0,2 – 0,35 мкА/Р/ч |
Аналоговые радиометрические устройства, измерение МЭД до 200 Р/ч в токовом режиме |
D=10 L=55 |
|
СИ34Г |
360 - 440 |
0,5 |
1000 |
30 - 70 имп/с при 1 Р/ч |
Радиометрические устройства, измерение МЭД до 500 Р/ч в импульсном и токовом режиме |
D=8 L=55 |
|
СИ37Г |
350 - 550 |
0,15 |
500 |
1900 - 2700 имп/с при 1 Р/ч |
Радиометрические устройства, измерение МЭД до 10 Р/ч |
D=8 L=56 |
|
СИ38Г |
500 - 600 |
0,35 |
3600 |
8,8 – 13,2 имп/с при 1 Р/ч |
Радиометрические устройства, измерение МЭД до 1000 Р/ч |
D=10 L=55 |
|
СИ39Г |
360 - 440 |
0,2 |
1000 |
19,5 – 21,5 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 5 Р/ч в импульсном режиме |
D=10 L=90 |
Счетчики мягкого бета-излучения
|
Тип счетчика |
Рабочий интервал U, В |
Наклон плато, %/В |
МЭД, max Р/ч |
Чувствительность |
Область применения |
Диаметр, D, мм; Длина, L, мм |
|---|---|---|---|---|---|---|
|
СИ8Б |
360 - 440 |
0,3 |
300 |
350 - 500 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 10 мкР/с в импульсном и токовом режиме |
D=80 L=31,4 |
|
СИ13Б |
350 - 550 |
0,25 |
1000 |
95 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 40 мкР/с (счетчик управляемый) |
D=49 L=26 |
|
СИ14Б |
350 - 550 |
0,25 |
1000 |
300 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 20 мкР/с (счетчик управляемый) |
D=84 L=26 |
|
СИ13 |
320 - 450 |
0,15 |
20 (мкР/с) |
100 - 140 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 20 мкР/с |
D=42 L=47 |
Счетчики бета-излучения
|
Тип счетчика |
Рабочий интервал U, В |
Наклон плато, %/В |
МЭД, max Р/ч |
Чувствительность |
Область применения |
Диаметр, D, мм; Длина, L, мм |
|---|---|---|---|---|---|---|
|
СБМ20 |
350 - 475 |
0,1 |
0,1 (Р/с) |
60 - 75 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 40 мкР/с (индивидуальные дозиметры) |
D=11 L=108 |
|
СБМ21 |
350 - 475 |
0,15 |
0,25 (Р/с) |
6,5 – 9,5 имп/с при 1 мкР/с |
Радиометрические устройства, измерение МЭД до 400 мкР/с (индивидуальные дозиметры) |
D=6 L=21 |

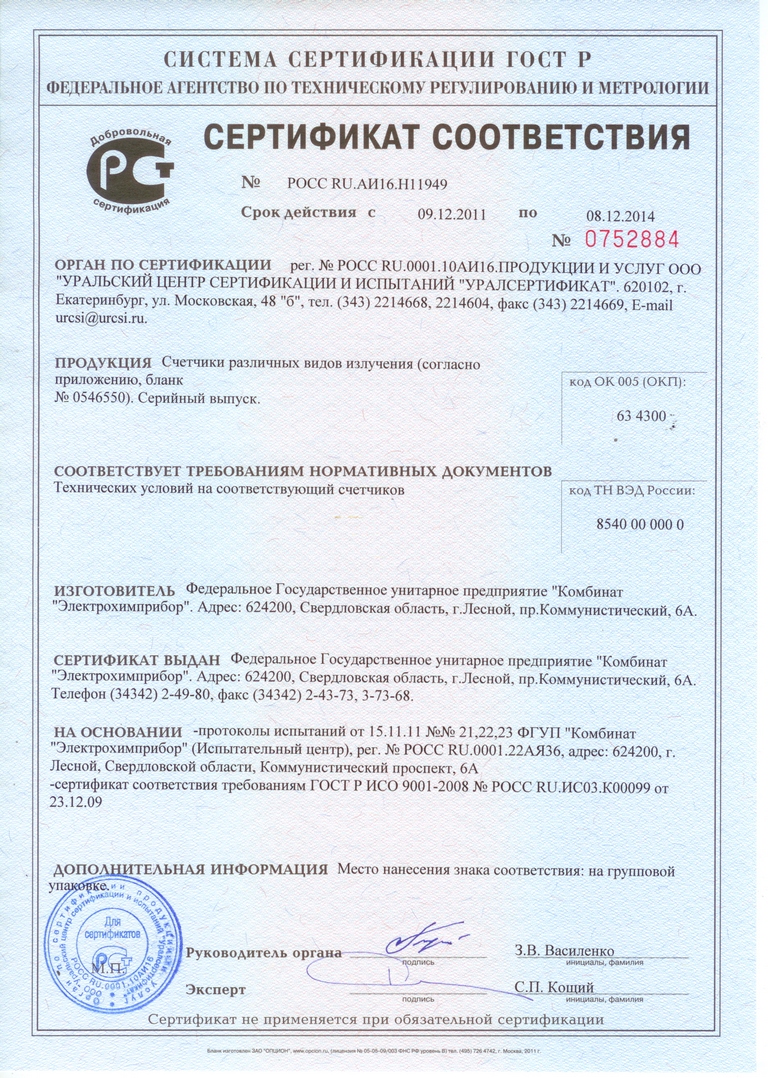

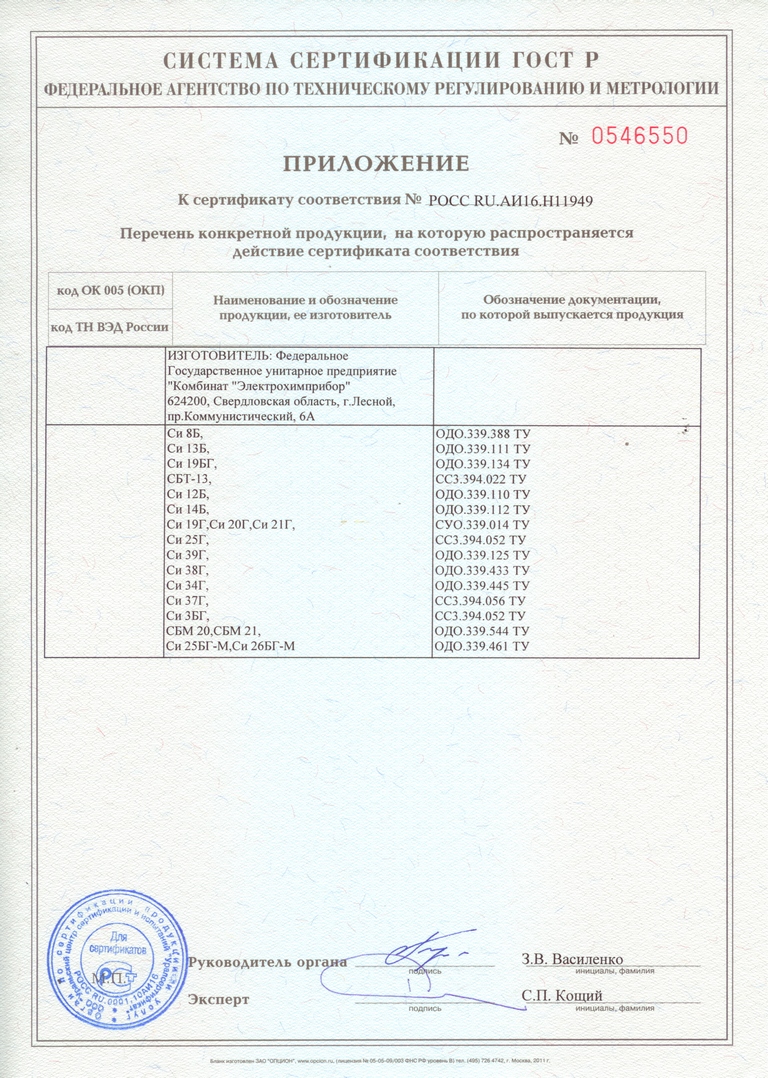

Сертификат соответствия № РОСС RU. АИ16.Н11949.
