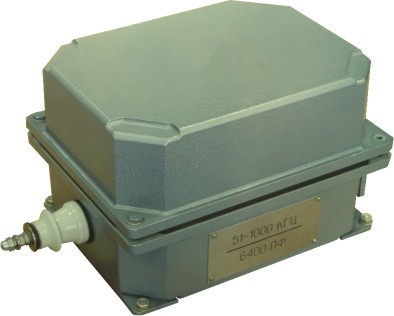

Фильтр присоединения
.jpg)
Фильтр присоединения является функциональным устройством, обеспечивающим возможность подключения высокочастотной аппаратуры к фазам воздушных высоковольтных линий через конденсаторы связи, совместно с которыми они образуют схему полосового фильтра. Для работы в определенной частотной полосе применяется определенная модификация фильтра присоединения с соответствующим конденсатором связи. В частности, фильтр присоединения позволяет подключать высокочастотные каналы аппаратуры релейной защиты, аппаратуры телефонный связи и противоаварийной автоматики. Возможно использование фильтров в каналах телемеханики.
Условия эксплуатации
|
Наименование |
Значение |
|---|---|
|
Относительная влажность, % |
80 при +25 (градусов по Цельсию) |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 64 |
|
Климатическое исполнение по ГОСТ 15150-89 |
XL1 |
|
Механическое исполнение по ГОСТ 17516.1-90 |
МЗ |
|
Габаритные размеры, мм |
490 х 270 х 235 |
|
Масса, не более, кг |
12 |
Технические характеристики по исполнениям
|
Исполнение |
Напряжение ЛЭП, кВ |
Полоса пропускания, кГц |
Емкость конденсатора связи, пФ |
|---|---|---|---|
|
Ж54А8093 |
110 |
36-255 |
6400 |
|
Ж54А8093-01 |
110 |
51-1000 |
6400 |
|
Ж54А8093-02 |
220 |
36-63 |
3200 |
|
Ж54А8093-03 |
220 |
56-124 |
3200 |
|
Ж54А8093-04 |
220 |
76-1000 |
3200 |
Изделие допускает передачу высокочастотного сигнала мощностью не более 100 Вт.
Затухание сигнала:
в диапазоне полосы пропускания, дБ, не более, - 2;
на частотах, отстоящих от границ полосы пропускания на 10%, дБ, не более, - 3.
