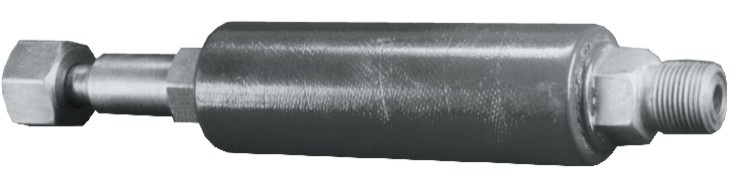

Диэлектрическая вставка



Индекс для заказа: Ж83-Р806.

Предназначена для защиты от наведенного электрического потенциала датчиков давления в системах телемеханики, автоматики компрессорных и газораспределительных станций, пунктов замера расхода газа магистральных газопроводов.

Диэлектрическая вставка представляет собой устройство, обеспечивающее защиту аппаратуры, чувствительной к воздействию, так называемых, блуждающих токов или наведенного потенциала. Именно наведенный потенциал зачастую становится причиной выхода из строя аппаратуры автоматики и телемеханики, обслуживающей оборудование компрессорных и газораспределительных станций. Вставка диэлектрическая становится надежным препятствием для прохождения блуждающих токов.

Диэлектрическая вставка рассчитана на эксплуатацию в сложных условиях для трубопроводов с самым широким спектром перекачиваемых сред: от природного газа и нефтепродуктов, до сжатого воздуха при давлении до 8 МПа. Обеспечивает простоту подключения и обслуживания.

Конструкция

Вставка диэлектрическая выполняется в виде переходного элемента, изготовленного из материала, не проводящего электрический ток. Этот элемент включается в систему трубопровода при помощи специальных штуцеров в непосредственной близости от места установки защищаемого оборудования, тем самым, размыкая цепь, и предотвращая воздействие наведенного потенциала.

Технические характеристики

Рабочая среда по ГОСТ 5542-87 воздух (атмосферный и сжатый), природный газоконденсат, масло, нефтепродукты (нефть, бензин, керосин и т.п.), природный газ
Сопротивление изоляции при нормальных условиях при напряжении 100 В не менее 100 МОм
 Диэлектрическая вставка выдерживает:
     давление рабочей среды не менее 8 МПа
     переменное электрическое напряжение с частотой 50+-1 Гц не менее 20 кВ
Климатическое исполнение по ГОСТ 15150-82 УХЛ1.1
Накидная гайка выполнена под ключ 27 с резьбой М20 х 1,5
Резьба на штуцере М20 х 1,5
Диаметр проходного сечения 7,5 мм
Габаритные размеры:
     длина 257 мм
     диаметр 38 мм
Масса не более 0,75 кг
