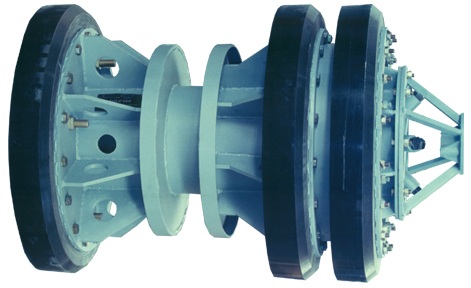

Поршни-разделители

Индекс для заказа: см. ниже в таблице.

Поршни-разделители используются для удаления из магистрального газопровода воды, оставшейся в нем после проведения гидравлических испытаний. Поршень-разделитель может применяться для аварийного удаления воды из газопровода при выявлении в нем дефектов в процессе гидравлических испытаний.

Поршень-разделитель перемещается по всей длине испытываемого участка трубопровода под давлением сжатого воздуха или газа. Скорость перемещения разделительного поршня должна быть не менее 5 км/ч. Одновременно с началом движения поршня открывается запорная арматура на участке приема поршня, что позволяет избежать образования воздушных пробок и снизить уровень давления, необходимого для его перемещения. В процессе движения, поршень-разделитель вытесняет из газопровода воду, которая сливается в специальный резервуар, и после очистки – на местность. Процесс удаления воды производится в два этапа: предварительное и контрольное удаление.

Общие технические характеристики

Скорость перемещения не более 6 км/час
Условия работы поршня:
     температура окружающей среды  -55...+40 оС
     температура рабочей среды -10...+40 оС
     рабочая среда природный газ
     рабочее давление не более 12 МПа
Наработка на отказ комплект манжет 300 км
Материал чистящих манжет полиуретан
Допустимое сужение внутреннего диаметра газопровода, местное, максимальное 15 %
Минимальный радиус поворота трубы газопровода 5D

Основные технические характеристики

Обозначение поршня Диаметр уплотняющей манжеты, мм Диаметр опорной манжеты, мм Внутренний диаметр трубопроводов, мм Размеры магистральных труб и стандарт Масса, кг
Ж83-Р1251 395 350 361 ... 359 Труба 377 х (8 ... 9) ГОСТ 20295-85/10704-91 58
Ж83-Р1290 440 405 410 ... 402 Труба 426 х (8 ... 12) ГОСТ 20295-85/10704-91 72
Ж83-Р1252 540 504 512 ... 508 Труба 530 х (9 ... 11) ГОСТ 20295-85/10704-91 175
Ж83-Р1253 750 692 702 ... 698 Труба 720 х (9 ... 11) ГОСТ 10704-91 300
Ж83-Р1291 840 792 800 ... 796 Труба 820 х (10 ... 12) ГОСТ 10704-91 350
Ж83-Р1254 1076 998 1000 ... 998 Труба 1020 х (10 ... 12) ГОСТ 10704-91 750
Ж83-Р1255 1280 1192 1198 ... 1192 Труба 1220 х (10 ... 14) ГОСТ 10704-91 1600
Ж83-Р1168 1490 1378 1392 ... 1384 Труба 1420 х (14 ... 18) ГОСТ 10704-91 1780
