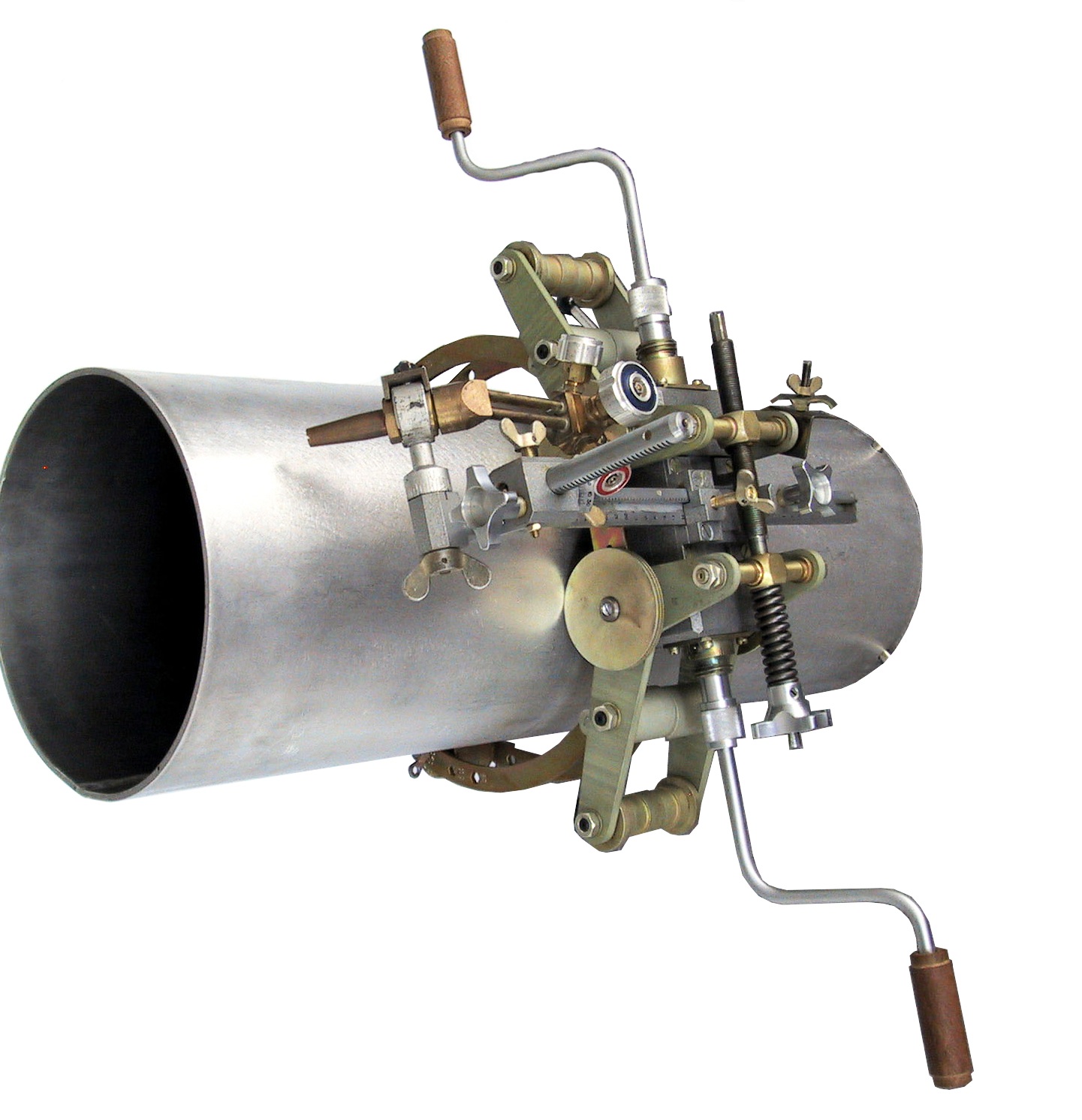

Машина для резки труб DN 400 - 1400 с ручным приводом "Комета"



Индекс для заказа: Ж08А7920


Предназначена для кольцевой резки труб магистральных газопроводов в полевых условиях.




Технические характеристики

Наружний диаметр трубы 426 ... 1420 мм
Привод перемещения тележки ручной
Максимальное усилие на рукоятке 2,5 кгс
Максимальное усилие сжатия пружины, применяемой для натяжения пояса 150 кгс
Ход горизонтального перемещения резака 150 ... 300 мм
Ход вертикального перемещения резака 66 ... 136 мм
Угол наклона резака в поперечном сечении трубы +- 30 град
Угол поворота резака в плоскости осевого сечения трубы 360 град
Толщина стенки разрезаемой трубы 20+-10 мм
Присоединительные штуцера под шланг внутренним диаметром 6,3 мм
Расход кислорода не более 8,2 м3/час
Расход пропан-бутана не более 0,6 м3/час
Температура окружающей среды от -50 до +40 оС
Масса с полным комплектом сменных частей, упакованных в чемодан 36 кг

В полный состав комплекта входят:

  • копир-пояса на каждый диаметр трубы 426 ... 1420 мм;
  • валы приводные гибкие длиной 2 и 4 метра;
  • резка машинный СД 0911;
  • линейки для крепления резака длиной 250 и 400 мм;
  • чемодан алюминиевый специальный.

Возможно комплектование электроприводом.
Для расширения возможности машины применяются пояс звенный и комплект для врезки катушки "Струна".

Сертификат соответствия № РОСС RU.АИ16.В08357.

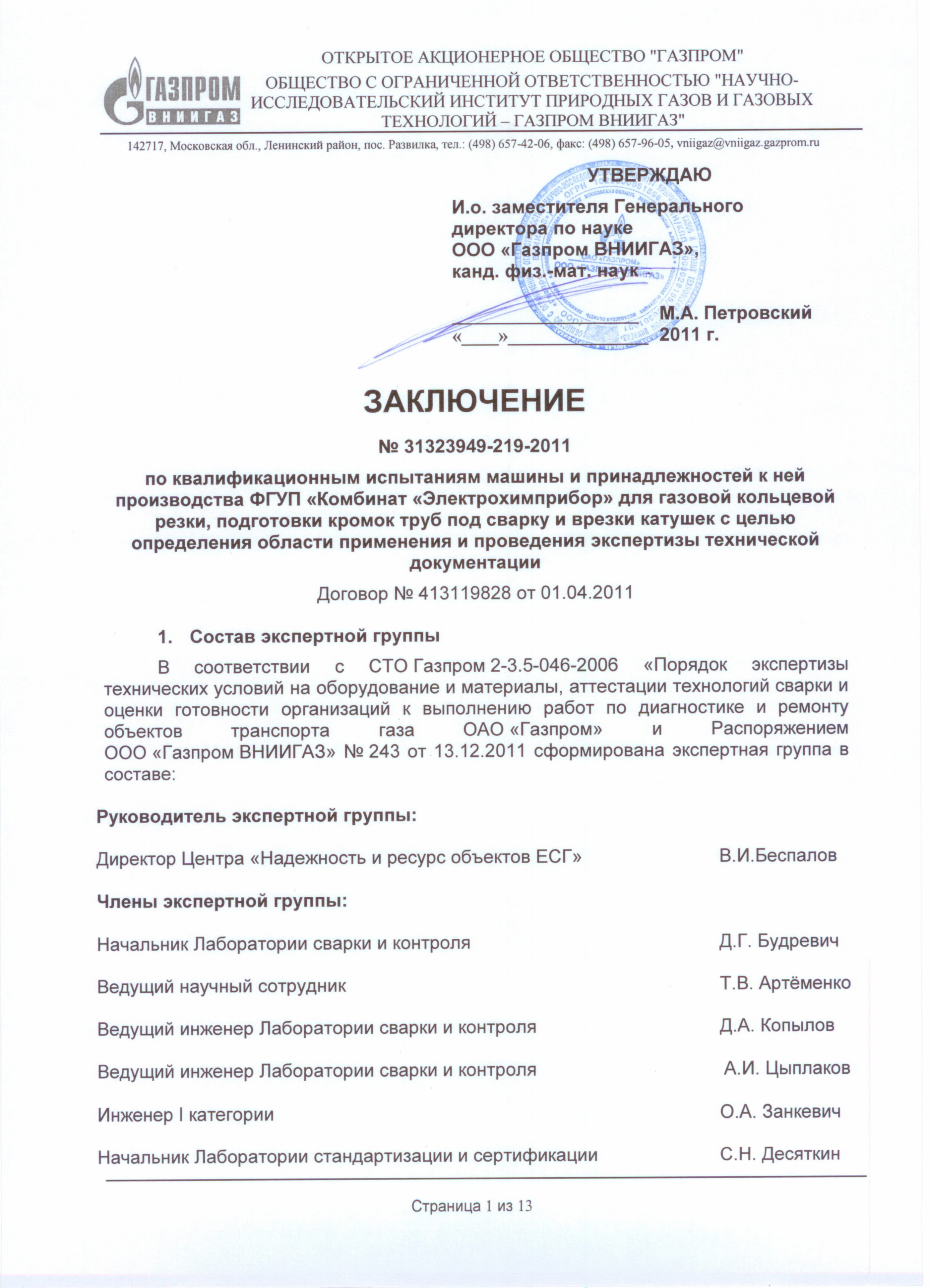

Данное устройство прошло экспертизу в ООО "Газпром ВНИИГАЗ" на безопасность применения конструкции и имеет заключение №31323949-219-2011.
