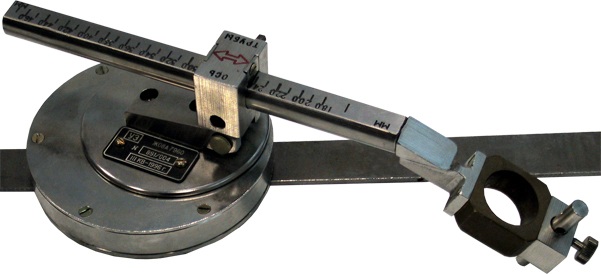

Эллипсограф для вырезки технологических отверстий в трубах
Индекс для заказа: Ж08А7960.
Предназначен для выполнения эллиптических отверстий в трубах магистральных газопроводов путем придания мундштуку газового резака эллиптической траектории.
Может использоваться в отраслях промышленности, где требуется изготовление эллиптических отверстий методом газопламенной резки.
Технические характеристики
| Длина большой оси эллиптического отверстия | 175-480 мм |
| Разность между длинами большой и малой оси | 50 мм |
| Угол наклона отверстия под мундштук резака к вертикали при установленном на горизонтальную плоскость эллипсографе | 25 град |
| Габаритные размеры (без приварной лапы) | 275 х 110 х х72 мм |
| Масса | 1,97 кг |
Данное устройство прошло экспертизу в ООО "Газпром ВНИИГАЗ" на безопасность применения конструкции и имеет заключение №31323949-223-2011.
